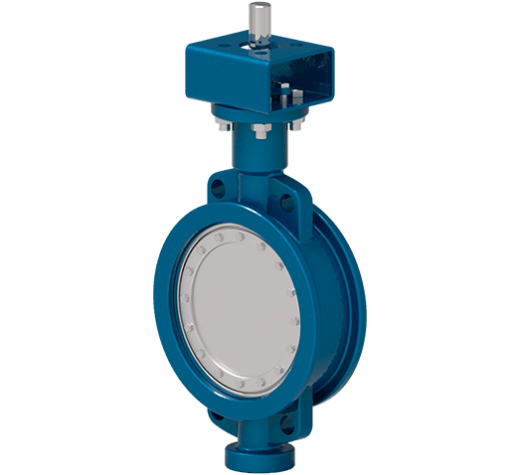

Затвор дисковый трехэксцентриковый модель AK BTV 06

Затвор дисковый трехэксцентриковый модель AK BTV 06 применяется для регулирования и отсекания потока рабочей среды.

Характерной особенностью затвора является его высокопроизводитель (высокая цикличность работы по сравнению с затворы с симметричным диском). Принцип тройного эксцентриситета позволяет избежать трения в процессе открытия и закрытия затвора, а также обеспечивает равномерное прижатие по всему периметру седла затвора. Данная конструкция затвора позволяет использовать их при высоких температурах.

Конструктивные особенности модели

1. Уплотнение "металл/металл" на высокие температуры до +600С
2. Уплотнение "металл/графит" для обеспечения класса герметичности "А" в одном либо двух направлениях
3. Сменное графитовое либо металлическое уплотнительное кольцо
4. Малый крутящий момент (для подбора привода)
5. Наличие большого выбора материалов корпуса и диска для использования на агрессивные среды
6. Высокая цикличность работы по сравнению с затворами с симметричным диском
7. Конструкция затвора с выносными подшипниками для высоких температур

Технические характеристики эксцентрикового затвора AK BTV 06

Условный диаметр: от DN50 до DN2000

Условное давление: от PN6 до PN100

Температура рабочей среды: -196°С ... +600°С

Тип присоединения: фланцевое, межфланцевое, под приварку

Класс герметичности: «А», «B» (ГОСТ 9544-2015)

Климатическое исполнение: «У3», «ХЛ3,5», «УХЛ3,4,5», «Т», «ТМ» (ГОСТ 15150)

Установочное положение: Любое, кроме приводным устройством вниз

Типы управления:

• ручной (рукоядка)
• ручной редуктор
• пневматический привод
• электрический привод

Направление подачи рабочей среды: в обе стороны

Гарантийный срок эксплуатации: 12 месяцев

Средний ресурс работы: 4000 циклов

Гарантийная наработка: Не менее 2000 циклов
Рабочая среда:

• Вода
• Морская вода
• Загрязненная вода
• Воздух
• Пар
• Маслопродукты
• Нефтепродукты
• Щелочи
• Кислоты
• Агрессивные химические среды
• Соли

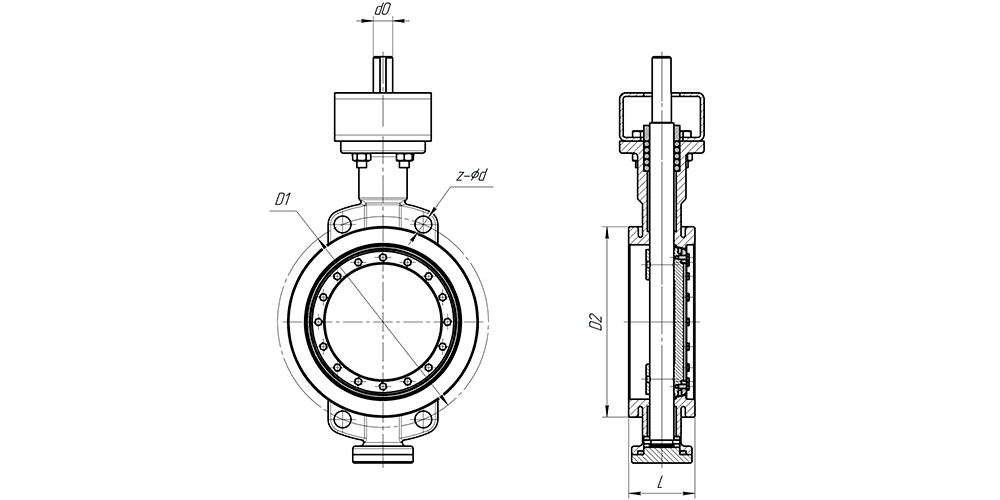

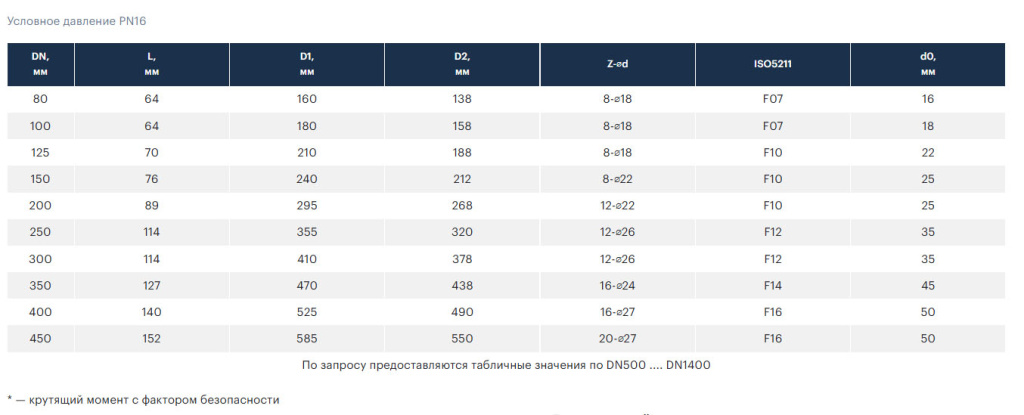

Таблица основных размеров

Конструкция эксцентрикового затвора AK BTV 06

1. Корпус
2. Диск
3. Уплотнение по корпусу
4. Уплотнение по диску
5. Прижимная пластина
6. Винт
7. Втулка
8. Стопорное кольцо
9. Уплотнительное кольцо
10. Стопорное кольцо
11. Прокладка
12. Нижняя крышка
13. Винт
14. Сальниковая набивка
15. Крышка сальника
16. Винт
17. Болт
18. Гайка
19. Монтажная площадка
20. Шток
21. Штифт

Материалы основных деталей

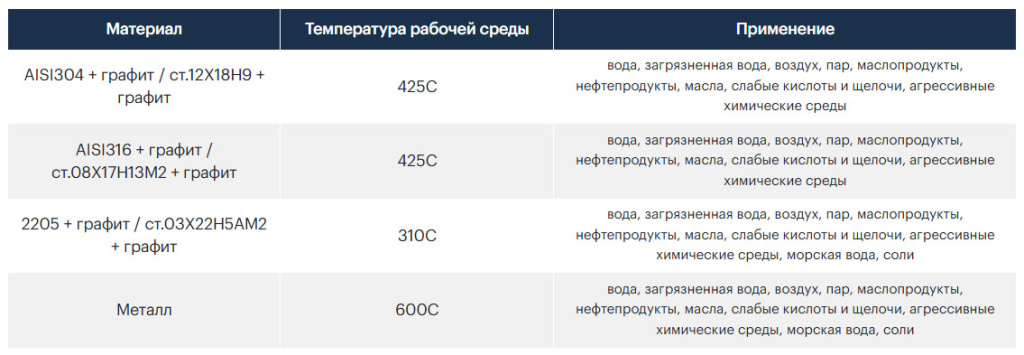

Уплотнение:

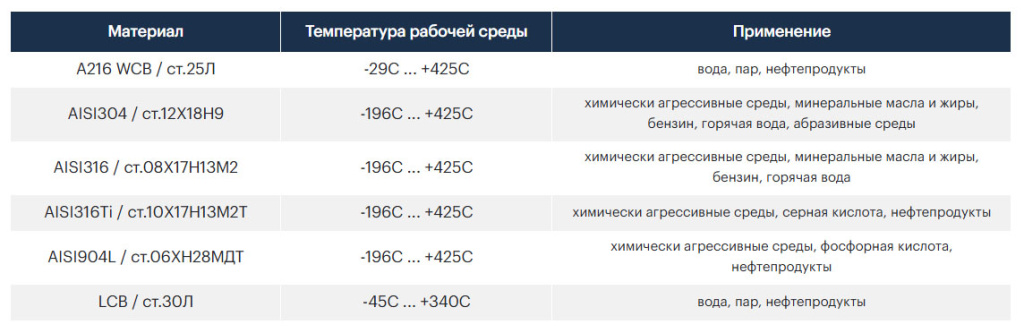

Корпус:

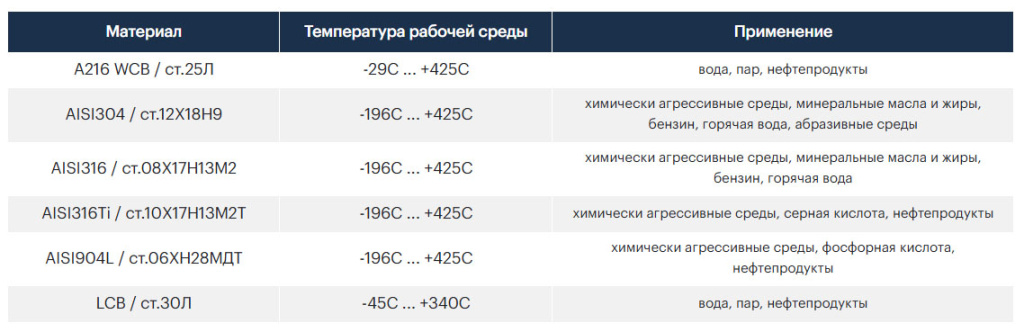

Диск:
